Datos del producto:
|
|
| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | RINO |
| Certificación: | CE |
| Número de modelo: | HC-PL 3/5/7 capa 1800 |
|
Pago y Envío Términos:
|
|
| Cantidad de orden mínima: | 1 sistema |
| Precio: | Negotiation |
| Detalles de empaquetado: | Envuelto con la película o en caso de madera |
| Tiempo de entrega: | 40-60 días laborables después del depósito |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 5 sistemas/meses |
|
Información detallada |
|||
| Nombre: | Cadena de producción de cartón corrugado de 3/5/7 capa para la caja del cartón | Tamaño: | 1800mm-2500m m |
|---|---|---|---|
| Velocidad: | 100m/min | Poder total: | 100kw |
| Longitud total de la línea: | los 52m | Tipo de la flauta: | Según necesidades de los clientes |
| Máquina principal: | El solo facer, precalentador, NC cortó la máquina, el etc. | Presión máxima: | 1.3Mpa |
| Alta luz: | Cadena de producción del cartón de 7 capas,100m/Min Carton Production Line,100kw planta automática del corrugación de 5 capas |
||
Descripción de producto

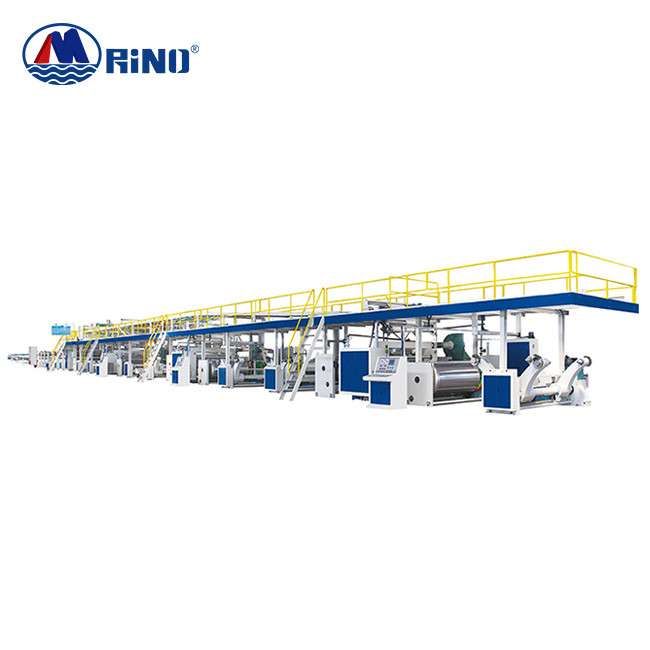

3 5 cadena de producción de cartón corrugado de 7 capas para la caja del cartón
Introducción de la máquina de cadena de producción de cartón corrugado
La cadena de producción de cartón corrugado se abrevia como la línea de la teja, que es el equipo de producción dominante de la empresa acanalada de la producción de la caja. La cadena de producción de cartón corrugado es la cadena de producción más importante equipo de la empresa de empaquetado del cartón. Cuáles incluyen principalmente la máquina del solo facer, soporte de rollo de molino, nc cortó la máquina, precalentador y facer doble, etc.
Parámetro
| Anchura de papel máxima: | 1800m m |
| Max. Width del rollo de ondulación | 1870m m |
| Velocidad máxima de la máquina | 100m/min |
| TIPO de la flauta: | tipo de la flauta según solicitud de cliente |
|
Consumo del vapor: funcionamiento 2000kg/hour. presión: 1.0-1.1MPa Presión máxima 1.3Mpa |
|
| El poder pidió: | 380V, 50Hz, trifásico |
| Poder total: | Sobre 100kw para la condición general |
| Longitud total de la línea: | 52 metros. |
| NO | LAS MÁQUINAS ENUMERAN |
|
1 |

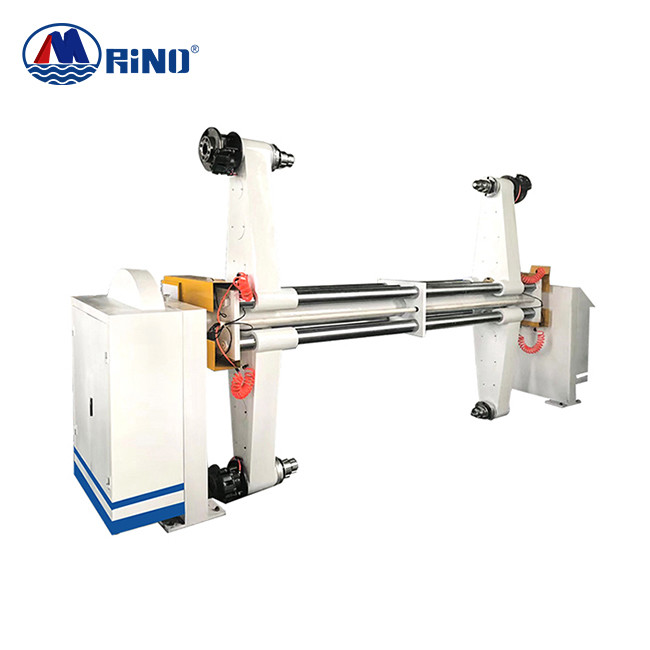

Soporte de rollo de molino hidráulico --Molino de papel de la ayuda dos Dia.1500mm --Incluyendo pista y la carretilla para lleve el molino de papel --Embrague neumático del freno y de la primavera |
| 2 | Precalentador (RG) Ø600mm |
|
3 |
Solo Facer sin dedos (SF-280) --Rodillo de ondulación Dia.280mm, con un tambor. --Rodillo Dia.280mm de la prensa con el tambor.
|
|
4 |
Puente de arriba --Control de tensión doble del vacío --Control de papel eléctrico de la manera |
| 5 |
Precalentador doble de la capa (RG) Ø600mm |
| 6 |
Máquina GM-B del pegamento -- El rodillo del pegamento grabó en relieve y croma plateado |
|
7 |
Facer doble (SM-S) --Incluir la correa de algodón de la calidad 1set --incluyendo soporte del rodillo impulsor --incluyendo 12 placas solares de las PC (16 x 600M M) |
|
8 |
Marcador fino ZQS de la cortadora de la cuchilla --5 cuchillos determinados de la cortadora y rueda determinada del marcador 8 --cuchillos de pulido automáticos |
| 9 |
Atajo de N.C (cambio automatizado de la orden) --Con el sistema informático servo completo |
| 10 | Entrega de papel de la hoja |
| 11 | Pegamento que hace la máquina |
| 12 | Sistema de tubo interno de vapor |
| 13 | Sistema eléctrico interno |
| 14 | Sistema de aire de la compresa |
Máquina acanalada del solo Facer
Introducción de la máquina
* velocidad de diseño: 100m/min.
* rodillos acanalados hechos del acero de aleación 48CrMo, con el tratamiento térmico para la dureza HRC58-60, superficial plateado con el tratamiento del cromo.
* rodillo de ondulación: Dia.280mm con un tambor.
* rodillo de la prensa: Dia.320mm con el tambor.
* limpie la succión con la aspiradora que el diseño sin dedos proporciona la formación perfecta de la flauta en la fabricación de alta velocidad.
* sistema del conductor del cardán. Caja con engranaje de la impulsión del aceite individual de la inmersión, separando vibraciones dinámicas para mejorar estabilidad de funcionamiento, fácil y rápido para el mantenimiento
* pegado del rodillo: la superficie se graba en relieve con el diseño y el cromo de la red plateados.
* ajuste del rodillo acanalado superior, del rodillo de presión y del rodillo del pegamento controlado por el sistema neumático.
* con el precalentamiento y rodillos de precondicionado.
El NC cortó la máquina
| Anchura | 1800m m |
| Longitud de corte | 500-9999m m |
| Custodia de la orden | 999orders |
| Cortar la precisión | ±1mm |
| Poder | 11kw |
| Diámetro del rodillo de Knive | 190m m |
| Velocidad de Max.production | 100m/min |
Introducción de la máquina
1. Tipo especial de la estructura, tablón de alta calidad y asiento, confiable y furtivo.
2. Con la ventana inspección en el tablón de dos lados, fácil para vea en la fabricación y el mantenimiento.
3. Conduciendo la parte adopta hermético lubrican, se aseguran de la alta precisión, alta estabilidad.
4. Adopta la alta precisión y la rigidez que traslapan el engranaje, traje para la velocidad, lubricación del fieltro del aceite para prolongar trabajo-vida. Asegure la exactitud que enreda, hojas de la cuchilla de corte del cartón sin bordes crudos.
5. Eje del corte de la alta precisión y asiento del corte, confiable y furtivo.
6. Diseño especial de la estructura en cuchilla cambiante, fácil y rápido cambiar la cuchilla.
7. El estándar entero del diseño de sistemas C.E estrictamente, prueba del ordenador de la industria del paso estrictamente, asegura la vida del trabajo y la estabilidad de alta calidad, largas.
